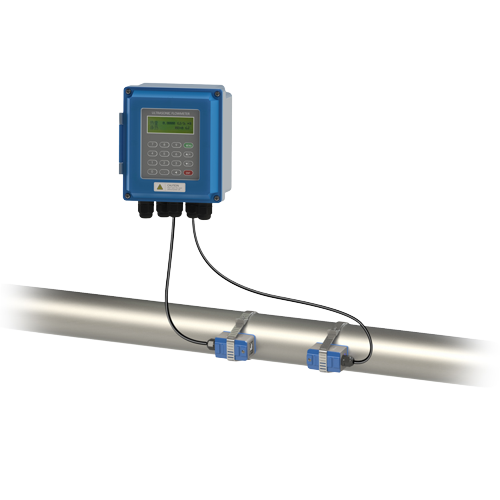

壁掛式超聲波流量計介紹▼▼▼
壁掛式超聲波流量計指的是安裝方式是掛在墻壁上的，它是區別于管段式，是分體式超聲波流量計的一種。超聲波流量計是一種非接觸式儀表，它既可以測量大管徑的介質流量也可以用于不易接觸和觀察的介質的測量。它的測量準確度很高，幾乎不受被測介質的各種參數的干擾，尤其可以解決其它儀表不能的強腐蝕性、非導電性、放射性及易燃易爆介質的流量測量問題。
壁掛式超聲波流量計儀表盤的操作技巧簡單易上手，菜單欄框架簡要實用，并配備磁棒，在防爆區不需要開蓋就可以操作。壁掛式超聲波流量計還可以傳送數據到PC中，直觀分析測量結果和數據管理。
壁掛式超聲波流量計產品特點▼▼▼
1、高可靠性，高性能，適用性好，可中英文顯示。
2、日、月、年流量累積功能，可記錄前64個運行天、前64個運行月、前5個運行年的累積流量。
3、上、斷電管理功能，可記錄前64次上、斷電時間及流量，可進行人工或自動補償減少流量損失。
4、有效地克服管壁對超聲波信號的衰減和粗糙的管道內表面對超聲波信號的散射，從面減少超聲波信號的能量消耗。
5、提高了流量測量的準度，特別適合管道的流量測量。
6、帶壓拆卸、不影響正常生產，隨時完成在線更換與檢修。
壁掛式超聲波流量計技術參數▼▼▼
| 性能 | 技術參數 |
| 測量精度 | 1% |
| 重復性 | 0.2% |
| 工作電源 | 220VAC（標配），110VAC（可選） |
| 電池 | 內置鎳氫充電電池可連續工作 |
| 安裝方式 | 外縛式安裝 |
| 顯示 | 2*10漢字背光顯示器（瞬時流量、累積流量、信號狀態等） |
| 信號輸出 | 隔離RS485 |
| 通訊協議 | MODBUS協議，M-BUS協議，FUJI擴展協議， |
| 熱量功能 | 選配PT100外夾式鉑電阻可實現熱量計量 |
| 其它功能 | 自診斷，提示當前工作狀態是否正常 |
| 可選配的傳感器 | 外夾式，可即插即拔式接口 |
壁掛式超聲波流量計選型▼▼▼
在選定超聲波流量計的類型時，即可開始對單個參數進行選擇，主要分為以下幾個方面：
1. 傳感器的型號以及管道口徑大小
可根據不同傳感器的型號來選擇不同的口徑大小，可實現口徑DN15-DN6000mm管道流量的測量。
2. 測量介質的溫度
可根據介質的溫度確定是傳感探頭的類型，傳感探頭只要分為標準式和高溫式，標準式的耐溫范圍是-30-90℃，高溫式的耐溫范圍是-30-160℃，可根據管道的尺寸大小確定是大中小三個型號。
3. 傳感探頭的安裝方式
傳感探頭的安裝方式主要分為外夾式和支架式。當需要進行單點長期測量，可選擇支架式安裝方式，適用于管道口徑在DN50-4000mm。當需要進行多管道多點測量的時候，可選擇外夾式安裝方式，適用于管道口徑在DN20-DN50mm之間。
4. 供電電源和輸出信號方式
供電電源可選用90-230V交流電壓，信號輸出為一路OTC脈沖信號輸出，脈沖的范圍是6-1000ms，默認是200ms.
5. 流速大小以及精度
一般是流速大小大于0.2m/s，精度在1%。可根據企業現場的工況來實際確定。
總的來說，當需要使用超聲波流量計時候，一些參數還是很重要的，管道的口徑大小，測量介質的溫度、探頭安裝方式、供電電源以及信號方式、流速大小。
壁掛式超聲波流量計應用場景▼▼▼
超聲波流量計的應用范圍：
1、水、污水（帶有少量雜質）和海水；
2、自來水廠和污水處理廠;
3、能源, 熱力, 鍋爐用水和能源管理系統;
4、冶金和采礦 (例如：冷水和酸);
5、石油、化工;
6、食品、飲料和醫藥;
7、海上操作與維護;
8、能源經濟監管和水資源管理;
9、紙漿和造紙;10、管道泄漏檢測;
11、常規檢驗，跟蹤和收集;
12能源測量與平衡;
13、網絡監控系統和能量/流量的自動化管理......
壁掛式超聲波流量計安裝事項▼▼▼
1、測量管道比較老舊的工礦，盡量不要使用（V法）安裝傳感器，應選用（Z法），這樣的安裝方法，對超聲波流量計的流量傳感器發出的超聲波，很容易被對測的流量傳感器接收，而超聲波流量計主機的信號強度得到保證，并能保證高精度的測量值。
2、在測量新管道時，當遇到有油漆或渡鋅管道的時候，可以用粗紗先處理管道表面，然后再用細紗繼續處理，這樣保證超聲波流量計的流量傳感器安裝點光滑、平整，超聲波流量計的流量探頭可以良好的與所測量管道外壁接觸。
3、當管道是豎直向上的走向時，如果管道內的流體是自下向上流的，可以測量，如果液體是自上而下的流，這個管道是不適合做流量數據采集的。
4、另外在對某管道進行流量數據采集前，一定要自己去測量管道的外周長（用卷尺）、壁厚（用測厚儀）、管道外壁的溫度（表面溫度測量儀）等。
5、除去安裝段內保溫層和保護層，并把換能器按裝處的壁面打磨干凈。避免局部凹陷，凸出物修平，漆銹層磨凈。
6、對于垂直設置的管道，若為單聲道傳播時間法儀表，傳感器的安裝位置應盡可能在上游彎管的彎軸平面內，以獲得彎管流場畸變后較接近的平均值。
7、超聲波流量計的傳感器安裝處和管壁反射處必須避開接口和焊縫。
8、超聲波流量計的傳感器安裝處的管道襯里和垢層不能太厚。襯里、銹層與管壁間不能有間隙。對于銹蝕嚴重的管道，可用手錘震擊管壁，以震掉壁上的銹層，保證聲波正常傳播。但必須注意防止擊出凹坑。
9、傳感器工作面與管壁之間保持有足夠的耦合劑，不能有空氣和固體顆粒，以保證耦合良好。
我們能提供的服務▼▼▼
1、根據需求推薦選型及報價；2、產品個性化定制；3、7*24小時全國服務熱線 ；4、上門指導安裝
