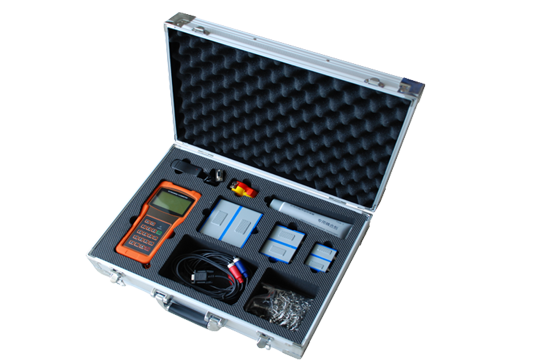

手持式超聲波流量計介紹▼▼▼
手持式超聲波流量計采用外夾式傳感測量液體流量。安裝簡單，中英文雙語化等特點，更易于操作。特別適合流量平衡測試及流量監測:飲用水、河水、海水、冷卻水、熱水、工業污水、潤滑油、柴油、燃油、化工液體等。
工業流量測量普遍存在著大管徑、大流量測量困難的問題，這是因為一般隨著測量管徑的增大會帶來制造和運輸上的困難，造價提高、能損加大這些缺點，超聲波流量計均可避免。因為各類超聲波流量計均可管外安裝、非接觸測流，儀表造價基本上與被測管道口徑大小無關，而其它類型的隨著口徑增加，造價大幅度增加，故口徑越大比相同功能其它類型流量計的功能價格比越優越，被認為是較好的大管徑流量測量儀表。
手持式超聲波流量計特點▼▼▼
1、支持中英文菜單：不同版本的流量計 , 可支持中文或英文菜單 , 方便快捷
2、精度測量：線性度0.5%，重復性精度0.2%，測量精度±1%
3、內置數據記錄器：可將提前設定的多達20余項的測量結果上傳至計算機或聯網通訊
4、非接觸式測量：將帶磁性的超聲波流量計傳感器吸附在管道外壁,即可完成流量測量
5、測量范圍大：選用不同型號的傳感器 , 可實現口徑 DN15 ～ DN6000mm管道流量的測量。
6、充電電源：內置大容量鎳氫充電電池 ,可支持流量計連續工作
7、內置打印機：既可實現即時屏幕打印 , 還可以定時打印提前設定的多達20余項的測量結果。
手持式超聲波流量計技術參數▼▼▼
| 性能 | 技術參數 |
| 管徑范圍 | DN15mm ～ 6000mm |
| 流速范圍 | 0.01/s ～ ±32m/s |
| 直管段長 | 安裝時滿足:上游>10D，下游>5D，距泵出口處30D(D:管徑) |
| 測量精度 | 1.0級 |
| 重 復 性 | 0.2% |
| 工作電源 | 90～230VAC |
| 安裝方式 | 外敷式安裝 |
| 顯 示 | 4行漢字同屏顯示瞬時流量、流速、累積流量、信號狀態等 |
| 測量介質 | 水，海水，酸堿液，處理后工業污水、各種油類等能傳導聲波、單一、均勻的液體 |
| 管道材料 | 不銹鋼，鋼，鑄鐵，銅，鋁，玻璃鋼，PVC管材等均勻致密的管道，允許有襯里 |
| 管襯材料 | 橡膠，環氧瀝青，玻璃鋼，砂漿等，或無襯里 |
手持式超聲波流量計選型▼▼▼
1、傳感器的型號、管道口徑大小。根據不同傳感器的型號來選擇不同的口徑大小，實現口徑DN15-DN6000mm管道流量的測量。
2、確定傳感探頭的類型。一般是根據介質的溫度來確定傳感探頭的類型。傳感探頭一般分為標準式和高溫式，標準式的耐溫范圍為-30-90℃，而高溫式的耐溫范圍一般為-30-160℃。
3、供電電源和輸出信號方式。供電電源可以選用90-230V交流電壓，信號輸出為一路OTC脈沖信號輸出，脈沖的范圍是6-1000ms，一般默認為200ms。
4、流速大小以及精度。一般是流速大小大于0.2m/s，精度在1%。可根據企業現場的工況來實際確定。
手持式超聲波流量計使用場景▼▼▼
超聲波流量計的應用范圍：1、水、污水（帶有少量雜質）和海水；2、自來水廠和污水處理廠;3、能源, 熱力, 鍋爐用水和能源管理系統;4、冶金和采礦 (例如：冷水和酸);5、石油、化工;6、食品、飲料和醫藥;7、海上操作與維護;8、能源經濟監管和水資源管理;9、紙漿和造紙;10、管道泄漏檢測;11、常規檢驗，跟蹤和收集;12能源測量與平衡;13、網絡監控系統和能量/流量的自動化管理......
手持式超聲波流量計安裝▼▼▼
超聲波流量計傳感器的安裝方式又細分為Z、V、N、W四種，具體方法如下：
首先，在安裝位置上，通常選擇兩個傳感器管軸所在的輸水管道的水平方向上，或者與管軸水平面成45度夾角的位置。
1、V方式安裝是超聲波流量計很常見且標準的安裝方法，可測管徑范圍為25mm—400mm。安裝時要注意將上下兩端傳感器水平對齊，使其中心連線與輸水管道軸線水平一致。V式安裝優點是使用方便，測量準確。
2、Z方式安裝通常適用于輸水管道比較粗、水介質中有懸浮物不潔凈或是管道內壁結垢太厚而使V式安裝信號失真不靈敏，機器無法正常工作的情況下。可測管徑范圍一般在100mm—600mm左右。建議管徑在300mm以上的輸水管道選用Z式安裝，更有利于信號輸出和檢測結果。跟V式相比，Z式安裝時除了須注意上下游兩傳感器與輸水管道軸線在同一平面內，還要保證上游傳感器在低位、下游傳感器(探頭)在高位。這種安裝方式的優勢是超聲波在管道中可以直接傳輸，沒有反射，信號損耗小。
3、N方式安裝的特點是通過延長超聲波傳輸距離來提高測量精度。安裝時，超聲波束能夠 在管道中反射兩次，穿過流體三次，因此更適于測量小管徑管道。
4、W方式安裝與N方式一樣，也是通過延長超聲波傳輸距離來提高小管徑的測量精度。不同的是，W方式安裝時，超聲波束在管內反射三次，穿過流體四次，適用于測量50mm以下的小管。
我們能提供的服務▼▼▼
1、根據需求推薦選型及報價；2、產品個性化定制；3、7*24小時全國服務熱線 ；4、上門指導安裝
