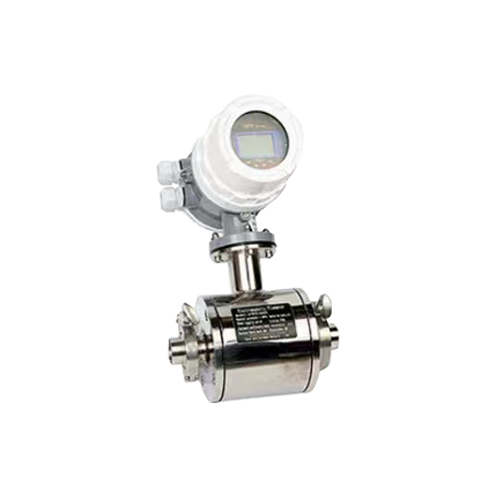

衛生型卡箍式電磁流量計▼▼▼

       衛生型卡箍式電磁流量計是采用不銹鋼材質，能夠很方便的快速拆卸、清洗，使電磁流量計在使用過程中不易被污染，且能有效防止測量流體殘余物在測量管中的堆積，可廣泛應用于礦泉水、醬油、果醬、啤酒、果汁、米酒、牛奶等食品的生產制造過程及衛生、化工等領域。

       快裝卡箍型電磁流量計的工作原理是基于法拉第電磁感應定律。在快裝卡箍型電磁流量計中，測量管內的導電介質相當于法拉第試驗中的導電金屬桿，上下兩端的兩個電磁線圈產生恒定磁場。當有導電介質流過時，則會產生感應電壓。管道內部的兩個電極測量產生的感應電壓。測量管道通過不導電的內襯（橡膠，特氟隆等）實現與流體和測量電極的電磁隔離。

衛生型卡箍式電磁流量計特點▼▼▼

      1、衛生型卡箍式電磁流量計我司采用304全不銹鋼材質。

      2、襯里根據客戶的不同要求，可以選用聚氯丁橡膠、聚四氟乙烯、聚全氟乙烯F46等。

      3、電極形式可采用：含鉬不銹鋼、哈氏B、哈氏C、鈦、鉭、鉑、電極多種選擇，供客戶參考。

      4、供電方式：220V、24VDC

      5、通過紅外線觸摸按鍵設定參數，在惡劣的環境下不打開轉換器的蓋板也可以安全的進行設定。

      6、轉換器具有自診斷報警、空負載檢測報警、流量上下限報警及兩極流量值報警輸出等功能。

      7、高清晰度背光LCD顯示，全中文菜單操作，使用方便，操作簡單，易學易懂。

      8、具有RS485、RS232、Hart和Modbus等數字通訊信號輸出。

卡箍式電磁流量計技術參數▼▼▼

快裝卡箍型電磁流量計選型▼▼▼

　　一、要明確計量需求

　　應明確的計量需求有若干，主要有：測量介質，流量m3/h，介質溫度℃，介質壓力MPa，安裝形式（管道式或插入式）等。

　　二、選用快裝卡箍型電磁流量計的前提條件

　　1、被測介質必須是導電性的液體（即要求被測的流體具有限度的電導率）。

　　2、被測介質不應含有較多的鐵磁性介質或大量氣泡。

　　三、應了解快裝卡箍型電磁流量計的測量原理

　　其測量原理基于法拉第電磁感應定律，即測量流量時流體流過垂直于流動方向的磁場，導電性流體的流動而感應出一個與平均流速（亦稱體積流量）成正比的電壓，該電壓信號通過二個與流體直接接觸的電極檢出，并通過電纜傳送至放大器，然后再將其轉換成一輸出信號。

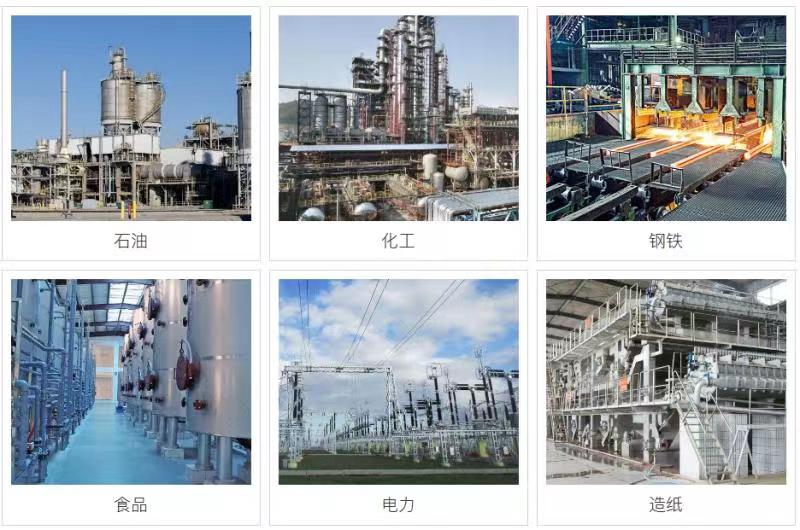

電磁流量計應用領域▼▼▼

       電磁流量計應用于：石油、化工、鋼鐵、食品、電力、造紙、冶金、給排水、石化、醫療等行業。

衛生型卡箍型電磁流量計安裝方法▼▼▼

　　1．水平和垂直安裝　

　　傳感器可以水平和垂直安裝，但是應該確保避免沉積物和氣泡對測量電極的影響，電極軸向保持水平為好。垂直安裝時，流體應自下而上流動。

　　2．確保滿管安裝

　　確保流量傳感器在測量時，管道中充滿被測流體，不能出現非滿管狀態。　如管道存在非滿管或是出口有放空狀態，傳感器應安裝在一根虹吸管上。

　　3．彎管、閥門和泵之間的安裝

　　為保證測量的穩定性，應在傳感器的前后設置直管段。如做不到則應采用穩流器或減小測量點的截面積。

　　4．傳感器不能安裝在泵的進水口　

　　為避免負壓，傳感器不能安裝在泵的進水口，而應安裝在泵的出水口。

　　5．傳感器的進口直管段和出口直管段　

　　比較理想的安裝地點應選擇測量點前后有足夠的直管段。進口直管段應≥5D，出口直管段≥3D（D為傳感器公稱口徑）。　

　　6．管道出口為放空時的安裝　

　　當出口為放空狀態時，傳感器不應安裝在管道放空之處，應安裝在較低處。　傳感器安裝在管道下方處時，應保證傳感器內被液體充滿，不能出現空管狀態。

　　7．串聯安裝和平行安裝　

　　如果有幾個傳感器需要按順序串聯在同一管道上，每個傳感器之間的距離至少應為2個傳感器的長度。　如果兩個以上的傳感器彼此并行安裝，傳感器的距離必須大于1m。

　　傳感器產生的流量信號非常小，在滿量程時也只有幾個毫伏，所以傳感器接地應良好。快裝卡箍型電磁流量計的接地要求有兩個方面：　

　　1.從快裝卡箍型電磁流量計的工作原理和流量感應信號電流的回路來分析,傳感器和轉換器的接地端必須與被測介質同電位。　

　　2.接地。以大地為零電位，減少外界干擾。一般情況下,工藝管道都是金屬管，本身都是接地的,這點要求很容易滿足。但是在外界電磁場干擾較大的情況下,快裝卡箍型電磁流量計應另行設置接地裝置，接地線采用截面大于5平方毫米的多股銅線,傳感器的接地線絕不能接在電機或其它設備的公共地線上,以避免漏電流的影響。接地電阻應小于10Ω。　

　　a.傳感器在金屬管道上安裝（金屬管道內壁沒有絕緣涂層）。

　　b.傳感器在塑料管道上或在有絕緣襯里的管道上安裝,傳感器的兩端應安裝接地環、或接地法蘭、或帶有接地電極的短管。

我們能提供的服務▼▼▼

1、根據需求推薦選型及報價；2、產品個性化定制；3、7*24小時全國服務熱線 ；4、上門指導安裝

大躍儀表生產過程▼▼▼

01、法蘭、不銹鋼管，進廠檢驗             02、導管加工(下料、焊接)、檢驗               03、導管襯里、檢驗

04、 電極、線圈、加工及裝配、檢驗     05 、外殼組件焊接、檢驗                           06 、噴漆、檢驗

07 、轉換器/接線盒組裝、檢驗             08 、實流標定、出廠檢驗                            09 、包裝

10、入成品庫                                       11、發貨
