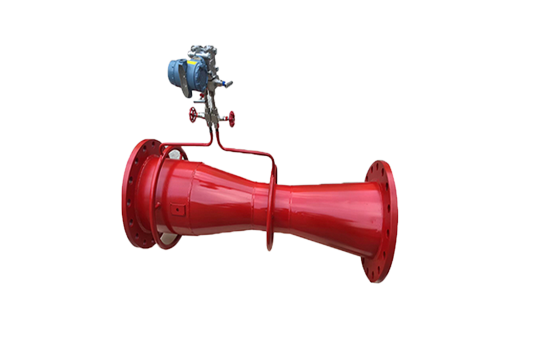

文丘里管流量計介紹▼▼▼
文丘里管流量計是一種常用的測量有壓管道流量的裝置，屬壓差式流量計，常用于測量空氣、天然氣、煤氣、水等流體的流量。它包括“收縮段”、“喉道”和“擴散段”3部分，安裝在需要測定流量的管道上。
文丘里管流量計分類
1、經典文丘里管：應用于各種介質的流量測量，具有壓力損失小、要求的前后直管段長段短特點。
2、套管式文丘里管：主要應用于石化行業各種大口徑并且高壓或者危險介質的流量測量和控制。
3、文丘里噴嘴：適用于各種介質的測量場合，具有壓力損失小、要求的前后直管段長段短特點，本體安裝長度比經典文丘里管短。
文丘里管流量計特點▼▼▼
1、構造簡單，耐用，功能穩定，不易阻塞。
2、壓力損失小，節省流量輸送所需的動力，能夠用于兩相流，混相流，低流速、大管徑、異形管等雜亂流量的測量。
3、精度高、重復性好，所需直管道較短。
4、在通徑50-1200規模內，不需求實流標定。超出這個規模，能夠參比規劃制作。當需要較高精度時，可進行實流標定。
5、本體設備尺寸較大，關于大口徑儀表，不便于設備運輸、安裝，可考慮用標準孔板，或插入式雙文丘里流量計。
文丘里管流量計技術參數▼▼▼
| 性能 | 技術參數 |
公稱直徑 | 50mm≤DN≤1200mm ,超過1200mm需標定 粗鑄收縮段：100mm≤DN≤800mm 機械加工收縮段：50mm≤DN≤250mm 粗焊鐵板收縮段：200mm≤DN≤1200mm |
節流孔徑比β | 0.3≤β≤0.75 粗鑄收縮段：0.3≤β≤0.75 機械加工收縮段：0.4≤β≤0.75 粗焊鐵板收縮段：0.4≤β≤0.7 |
雷諾數范圍 | 2×105≤ReD≤2×106 粗鑄收縮段：2×105≤ReD≤2×106 機械加工收縮段：2×105≤ReD≤106 粗焊鐵板收縮段：2×105≤ReD≤2×106 |
| 精度等級 | 1級 1.5級 |
| 材質 | 粗鑄收縮段：鑄鐵或銅 機械加工收縮段：碳鋼或不銹鋼 粗焊鐵板收縮段：碳鋼或不銹鋼 |
| 公稱壓力 | 0.25-4.0Mpa |
文丘里管流量計選型▼▼▼
1、流體特性主要指壓力、溫度、密度、黏度、壓縮性等。
2、儀表性能是指儀表的精度、重復性、線性度、量程比、壓力損失、起始流量、輸出信號及響應時間等，選流量計時應對上述指標進行仔細分析比較，選擇能滿足計量介質流量要求的儀表。
3、安裝條件是指介質流向、管道走向、上下游直管道長度、管徑、空間位置及管件等。
4、經濟因素是指購置費、安裝費、維護費、校驗費及備品備件等。
5、精度等級和功能根據測量要求和使用場合選擇儀表精 度等級，做到經濟合算。比如用于貿易結算、產品交接和能源計量的場合。

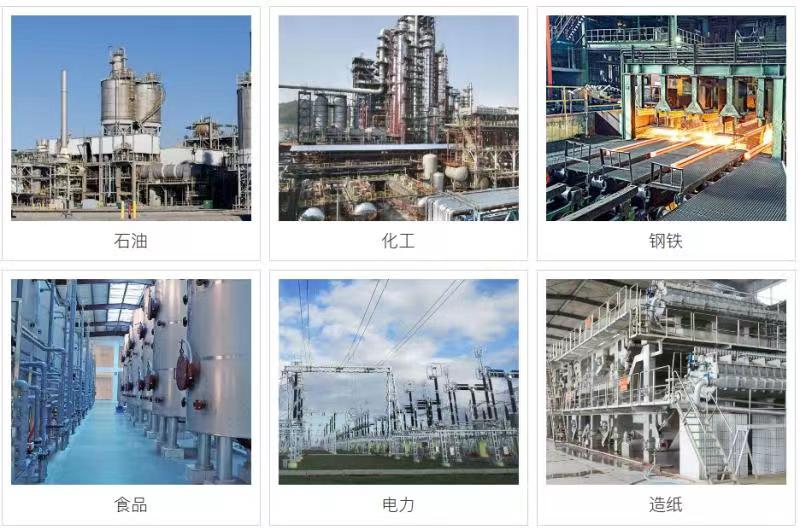

文丘里管流量計應用場景▼▼▼
標準文丘里管系節流裝置之一，它配差壓儀表，用于測量封閉管道中單相穩定流體（液體、氣體或蒸汽）的體積流量。由于它結構簡單，工作可靠，已廣泛用于化工、石油、輕工、醫藥、化肥、冶金等工業方面。
文丘里管流量計安裝注意事項▼▼▼
1、首先截取兩段與取壓彎管相同管徑的直管段，長度在1倍直徑以上。
2、在條件較好的平臺（或平地）上，將截取的兩段直管段與取壓彎管焊接，呈90°垂直狀態，并保證焊接質量
3、將預制好的管道上架與工藝管道焊接。
4、文丘里管傳感器與工藝管道焊接，盡可能使其在水平空間狀態下工作。當現場不具備水平安裝條件時，可在垂直空間狀態下安裝。
文丘里管流量傳感器與工藝管道采用法蘭連接，可按傳感器標志流向，與工藝管道呈水平空間狀態對接。
文丘里管安裝時，前端直管段長度應大于5倍直徑，后端直管段長度應大于2倍直徑。
我們能提供的服務 ▼▼▼
A、根據需求推薦選型及報價；B、產品個性化定制；C、7*24小時全國服務熱線 ；D、上門指導安裝。
